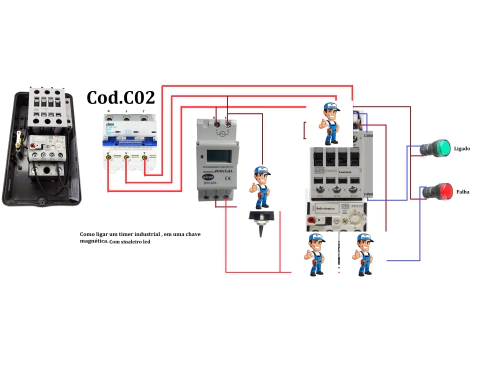

Este diagrama descreve uma Partida Direta com Controle por Timer, permitindo que uma carga trifásica (como um motor ou resistência) seja acionada automaticamente por horários programados ou manualmente através de uma chave seletora.
Componentes e Descrição do Funcionamento
Disjuntor Trifásico:
Função: Atua como o dispositivo de proteção geral e seccionamento do circuito de potência. Protege contra curtos-circuitos e sobrecargas nas três fases que alimentarão a carga.
Chave Magnética (Contator + Relé Térmico):
Contator: É o elemento de manobra. Quando sua bobina (A1/A2) recebe energia do circuito de comando, ele fecha os contatos de potência, ligando o motor.
Relé Térmico (acoplado): Monitora a corrente do motor. Se houver sobrecarga, ele abre seu contato auxiliar (geralmente o 95-96), interrompendo o comando e desligando o sistema para evitar a queima do motor.
Timer Digital:
Função: Responsável pela automação baseada em tempo. Ele possui um contato interno (relé) que abre e fecha conforme a programação de horários. No modo "Automático", é este contato que decide quando a chave magnética deve armar.
Chave Tic-Tac (Seletora) de 3 Posições:
Posição 1 (Manual): Direciona a fase diretamente para a bobina do contator, ignorando o timer (útil para testes ou uso emergencial).
Posição 0 (Desligado): Interrompe todo o circuito de comando, garantindo que o sistema não ligue.
Posição 2 (Automático): Direciona a fase para o contato do Timer Digital. O sistema só ligará quando o timer permitir.
Sinaleiros LED (Ligado e Falha):
Sinaleiro Verde (Ligado): Conectado em paralelo com a bobina do contator ou a um contato auxiliar (NA). Acende sempre que a bomba/carga estiver em operação.
Sinaleiro Vermelho (Falha): Conectado ao contato auxiliar (NA) do relé térmico. Só acende se o relé térmico desarmar por sobrecarga, indicando que o motor parou por problema técnico.
